三维扫描于BIM中的应用

2023-02-16

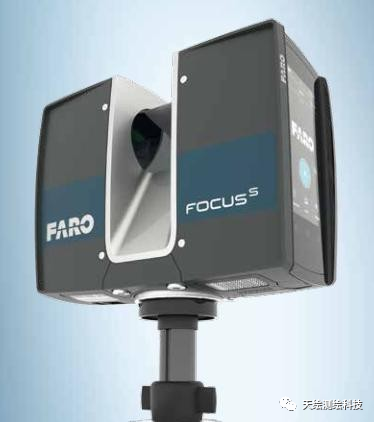

三维激光扫描技术是一项高新技术,把传统的单点式采集数据转变为了自动连续获取数据,又称为“实景复制技术”。

该项技术被广泛应用到工业制造、建筑施工、文物保护、教学、军事以及娱乐影视等各大领域。随着建筑行业的信息化和自动化及各类异形建筑设计的广泛应用,三维激光扫描技术在建筑工程施工领域的应用也不断深入。


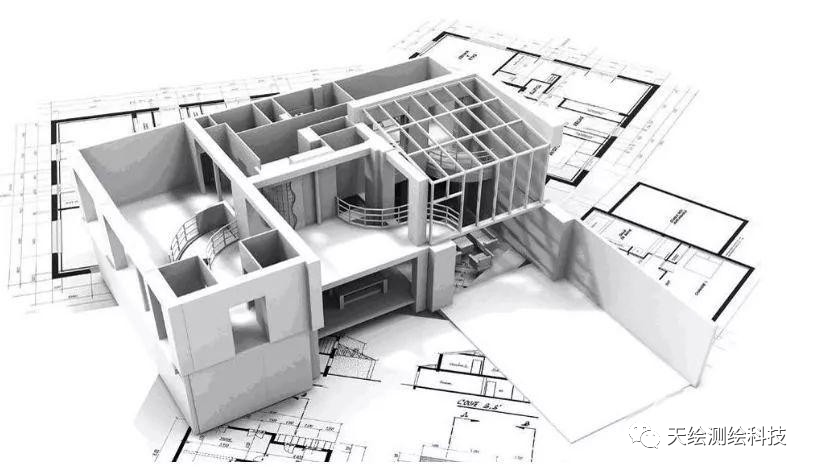

BIM--建筑信息模型(Building Information Modeling)是以建筑工程项目的各项相关信息数据作为模型的基础,进行建筑模型的建立,通过数字信息仿真模拟建筑物所具有的真实信息。它具有信息完备性、信息关联性、信息一致性、可视化、协调性、模拟性、优化性和可出图性八大特点。

目前我国BIM技术正处于快速发展与深度应用阶段。在规划设计、建造施工、运维过程的整个或者某个阶段中,应用3D或者4D信息技术,进行系统设计、协同施工、虚拟建造、工程量计算、造价管理、设施运行的技术和管理手段。而三维激光扫描技术与BIM模型的结合,更好的促进了BIM技术在施工阶段的应用。

三维激光扫描技术是整个三维数据获取和重构技术体系中的最新技术,其实现了直接从实体进行快速逆向获取三维数据及模型的重新构建。


在建设工程施工阶段,将BIM模型用于现场管理需要集成有效的技术手段作为辅助。三维激光扫描技术可以高效、完整地记录施工现场的复杂情况,与设计BIM模型进行对比,为工程质量检查、工程验收带来巨大帮助。


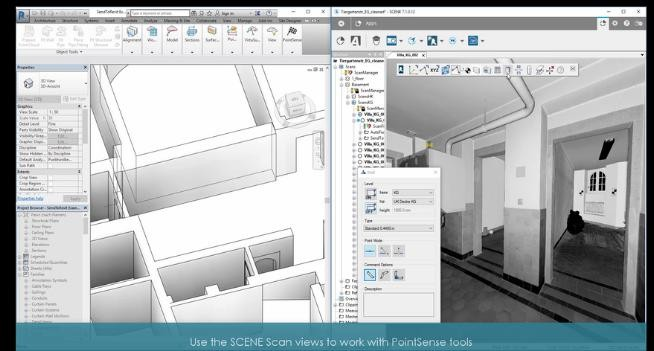

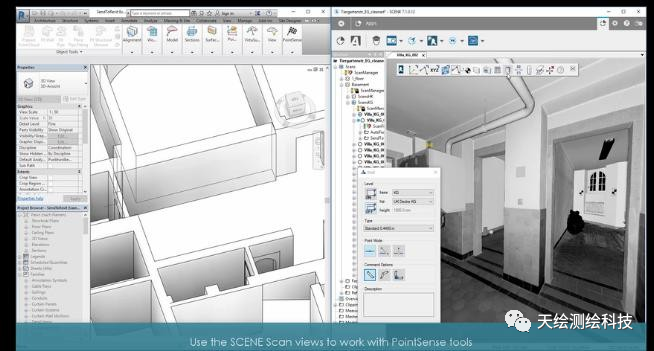

三维激光扫描与BIM模型的结合是指对BIM模型和所对应的三维扫描模型,进行模型的对比、转化和协调,从而达到辅助工程质量检查、快速建模、减少返工的目的。


现阶段,三维激光扫描技术与BIM模型的集成在项目管理中的主要应用包括:工程质量检测与验收、建筑物改造、变形监测以及工业化精装修等。

主要应用环节

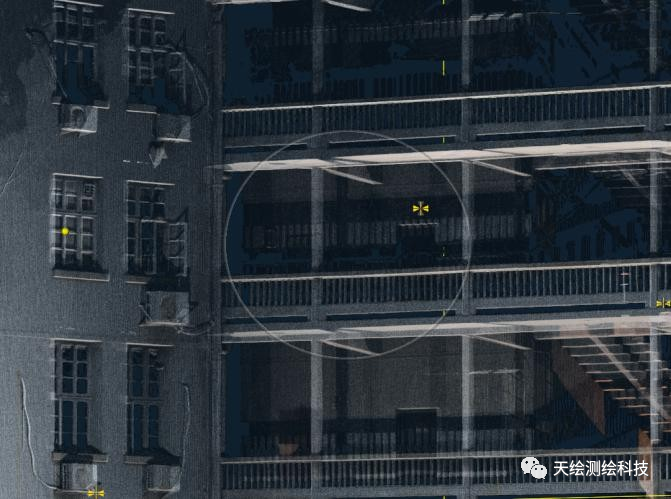

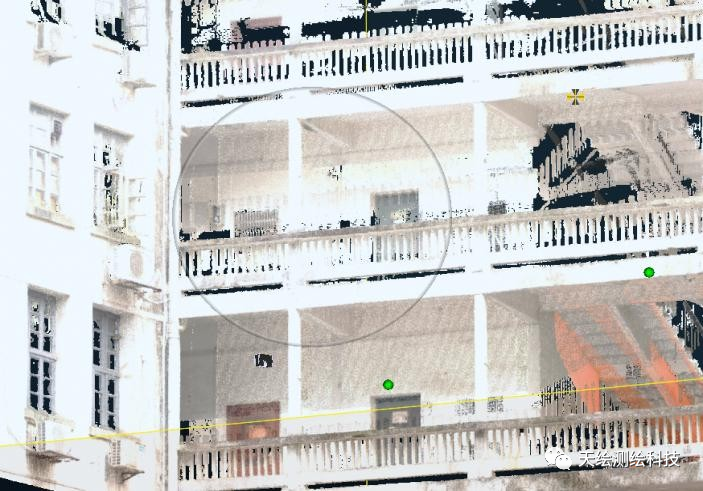

·主体结构扫描:随主体结构施工进度逐层进行扫描,获得的点云与BIM模型进行比对、分析,更新BIM模型。修后的BIM模型作为基础资料提供给机电设计、机电放样、及其它专项工程;

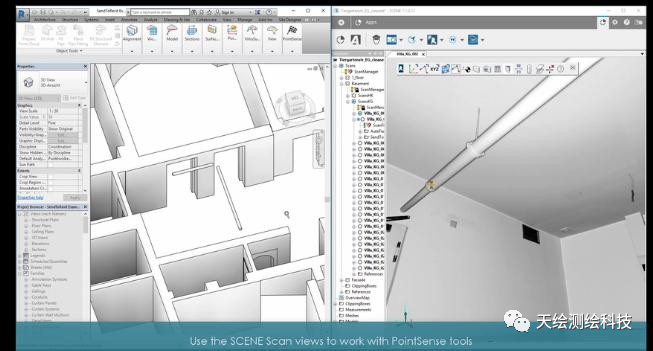

·机电设备扫描:检查机电安装结果与设计BIM模型的偏差,分析原因、 解决问题,更新机电模型;

·钢结构扫描:对预制构件进行扫描实测, 获得真实的尺寸,检查其制作质量,并进行模拟预拼装,及时发现可能存在的问题;

·边坡和大悬挑钢结构监测扫描:通过定期扫描比对,掌握变形情况。

×
